DJI Phantom

Voraussetzung für das installieren der Software
GPS LogAnalyzer läuft auf allen Windows Betriebssystemen ab Windows XP

Ab Windows 7 sind Administratorrechte für die Installation notwendig.
Zudem wird bei der Installation auf Windows XP Systemen das Microsoft Net Framework 4.0 benötigt.
Net Framework 4.0 kann von der Microsoft-Seite heruntergeladen werden.
Quelle : https://www.microsoft.com/de-at/download/details.aspx?id=17718
Die Installation des Net Framework 4 ist ab Windows 7 nicht mehr notwendig da dieses
bereits in Windows 7 integriert ist.

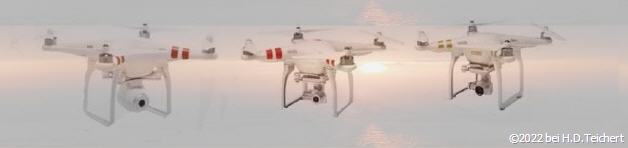

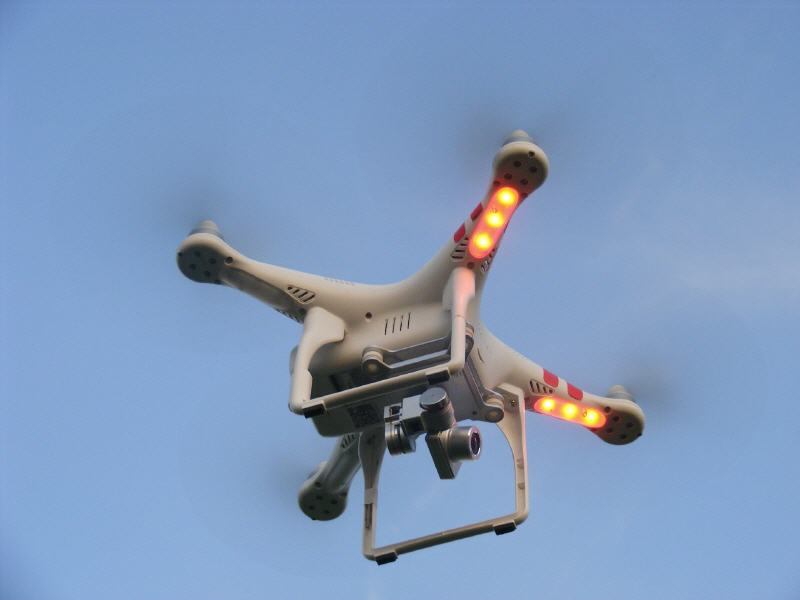

DJI Phantom 1, 2 ,Vision V3 & 3 STD,ADV ,PRO

Diese Version des GPS Loganalyzer ist die aktuellste Version für den Quadrokoptertyp DJI Phantom 2, DJI Phantom 2 Vision Plus V3,
DJI Phantom 3 Advance/Professional
Die oben benannten Koptertypen benötigt die APP "Litchi" um Logdaten für den GPS LogAnalyzer zu erstellen.

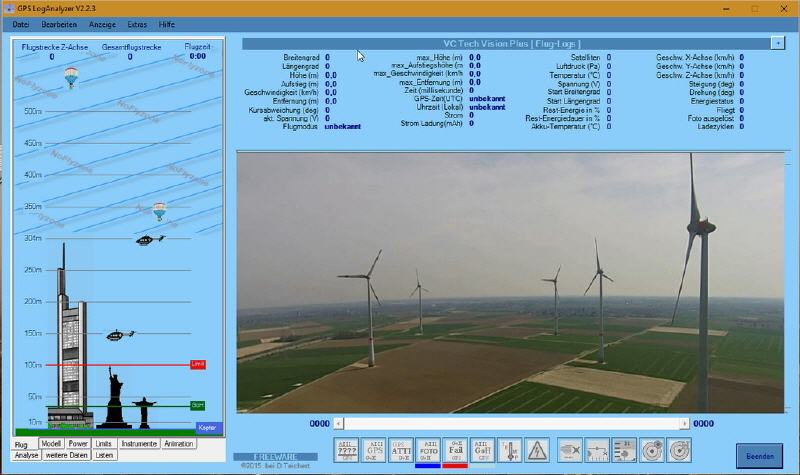

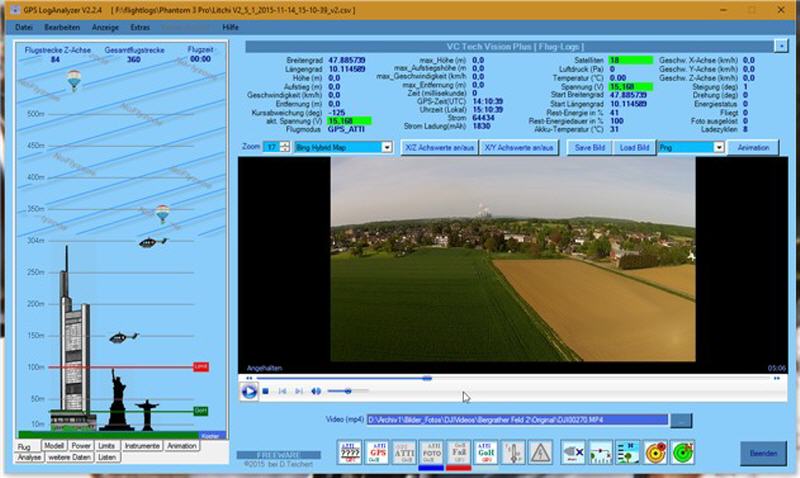

Bei diesen Koptertypen wird das Flugvideo auf eine Speicherkarte welche vom Piloten in den dafür vorgesehene Speicherkartenslot gesteckt wurde gespeichert.
Die eigentlichen Flugdaten (LOG-Daten) werden in Echtzeit auf dem Handy gespeichert und abgelegt.
Generiert werden erfassten Flugdaten in diesem Fall von der Handy-APP Litchi.

Diese Flugdaten können dann vom GPS-LogAnalyzer gelesen und ausgewertet werden.

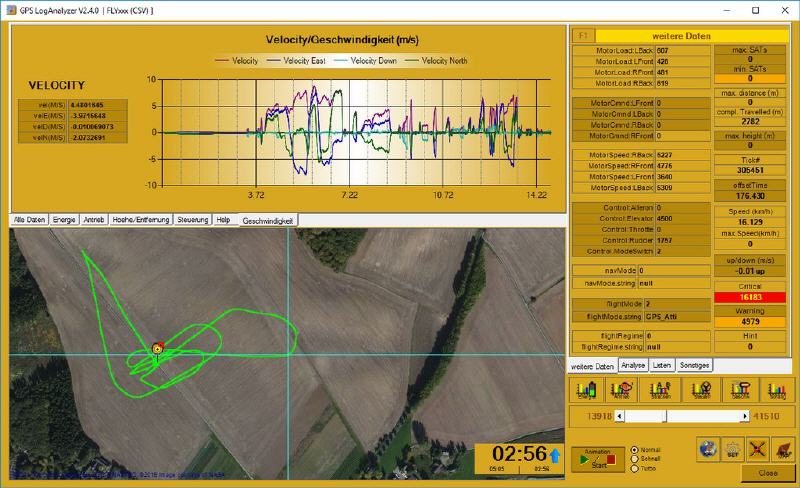

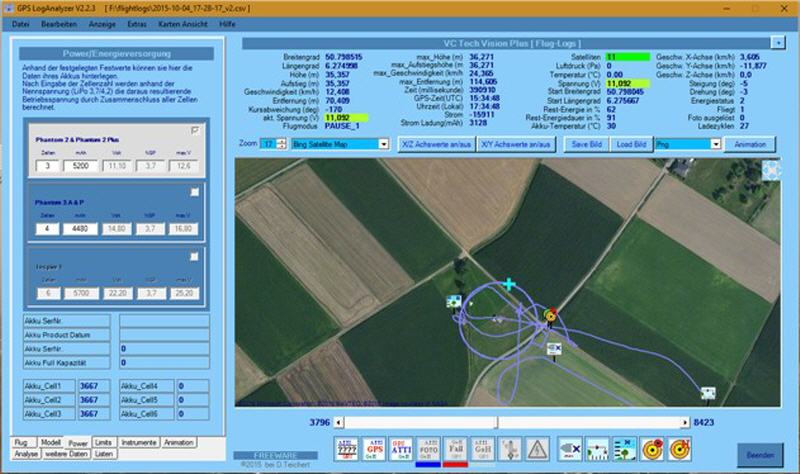

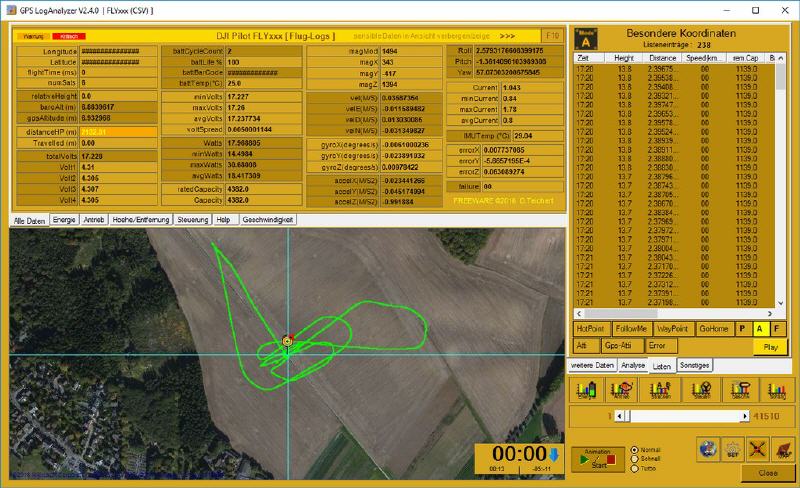

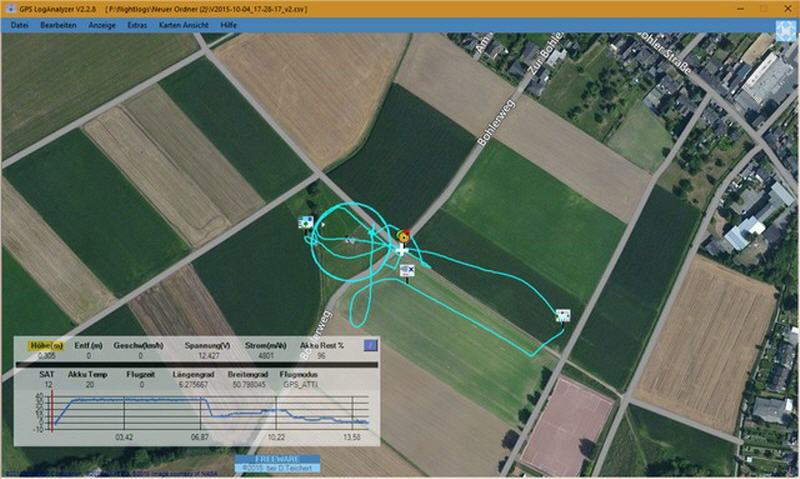

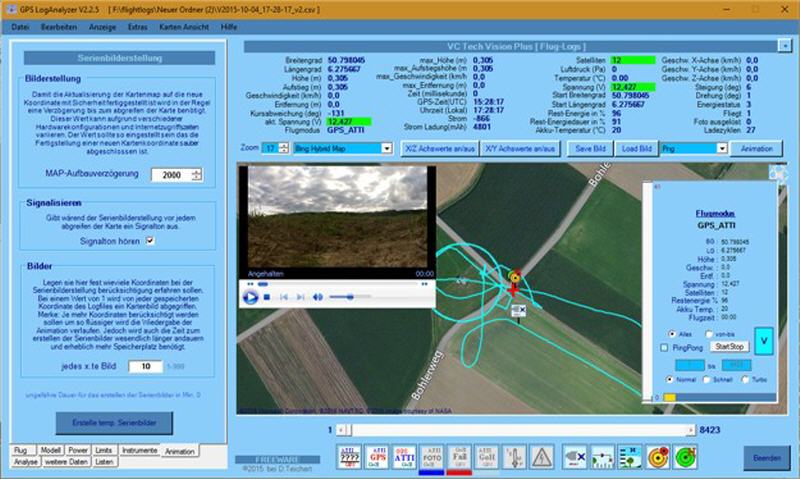

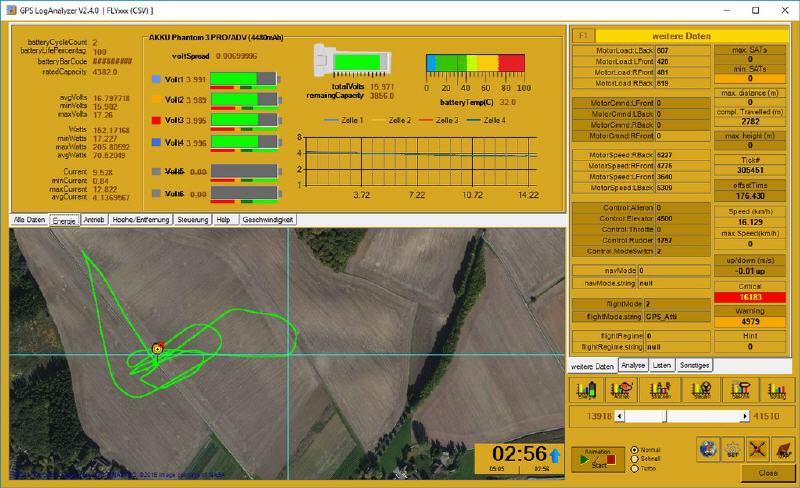

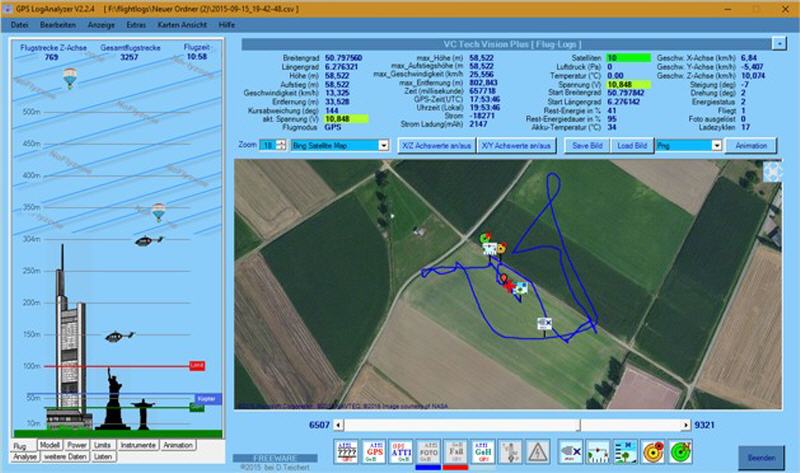

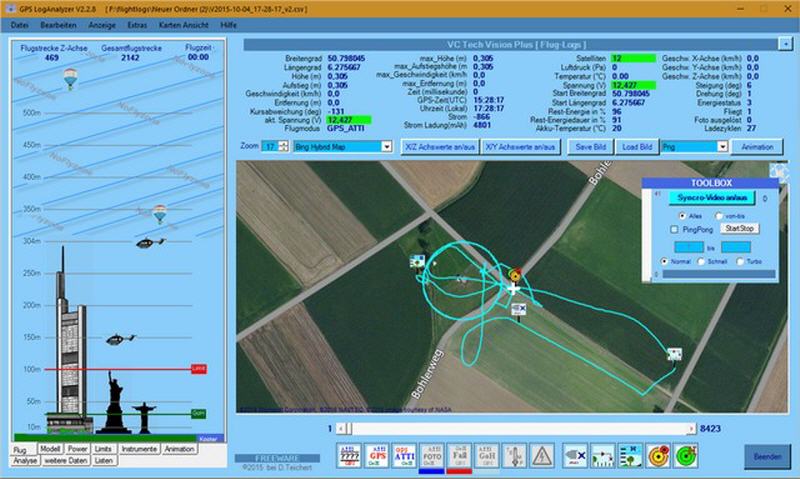

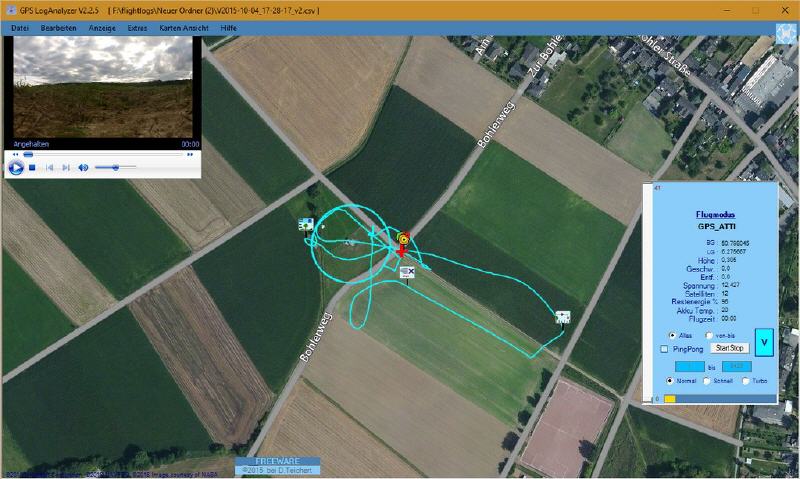

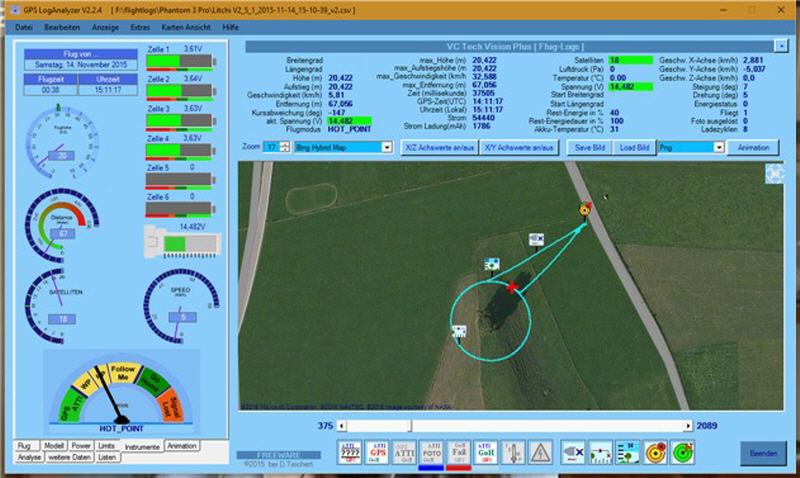

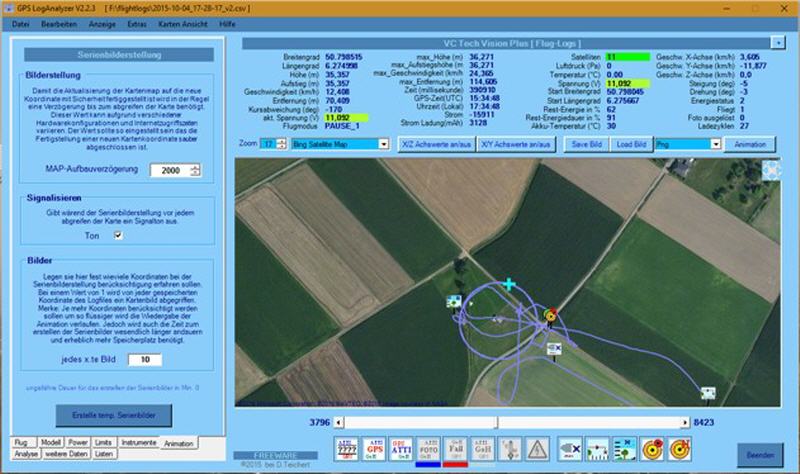

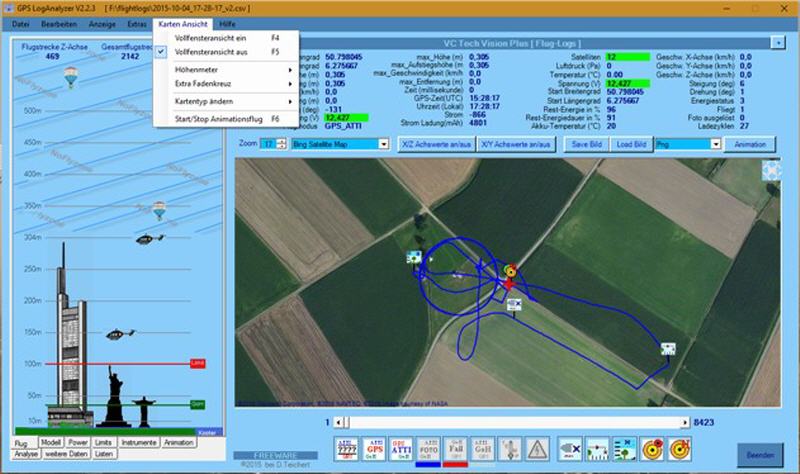

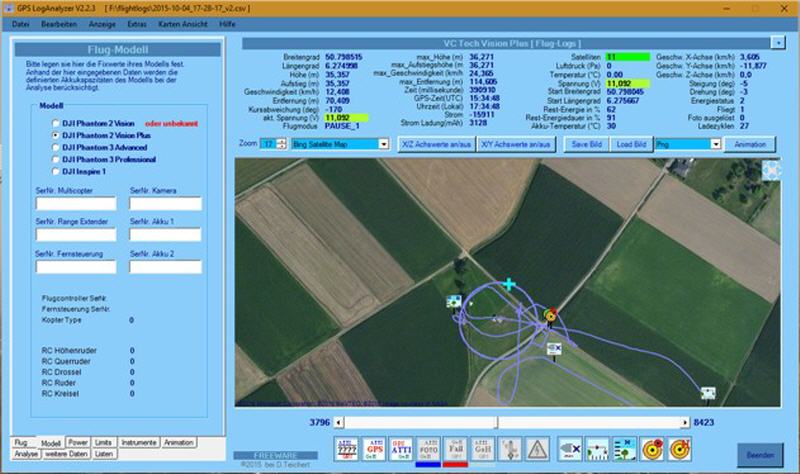

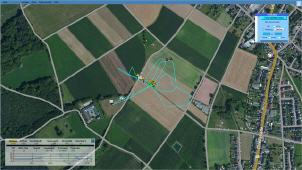

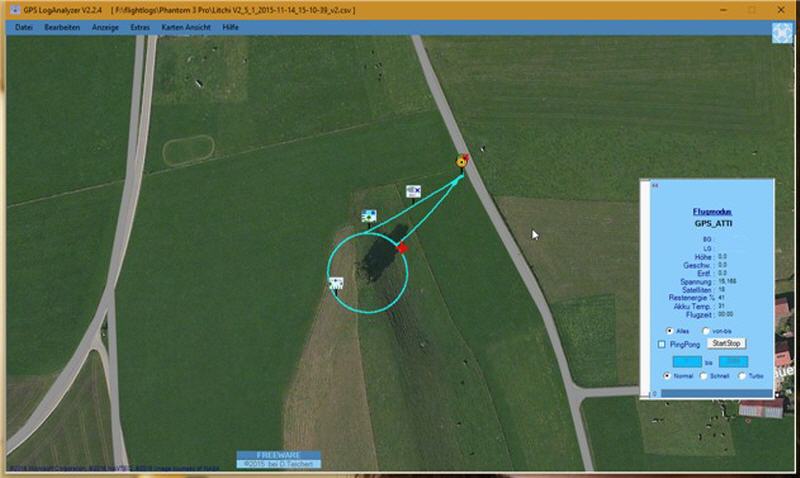

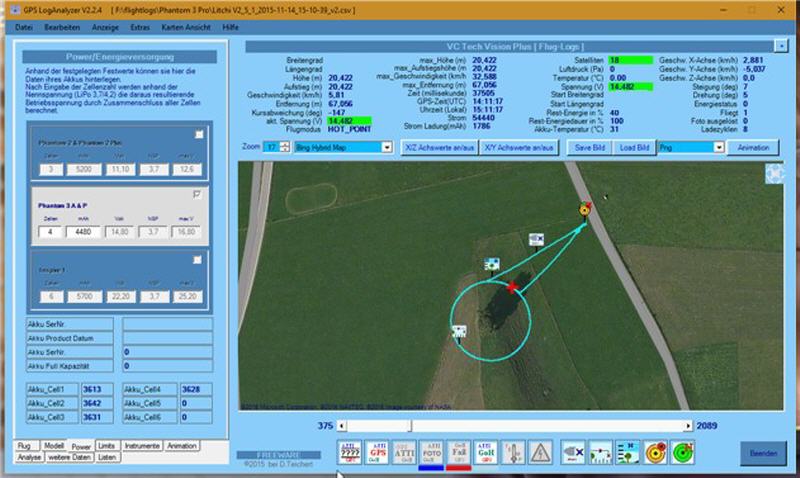

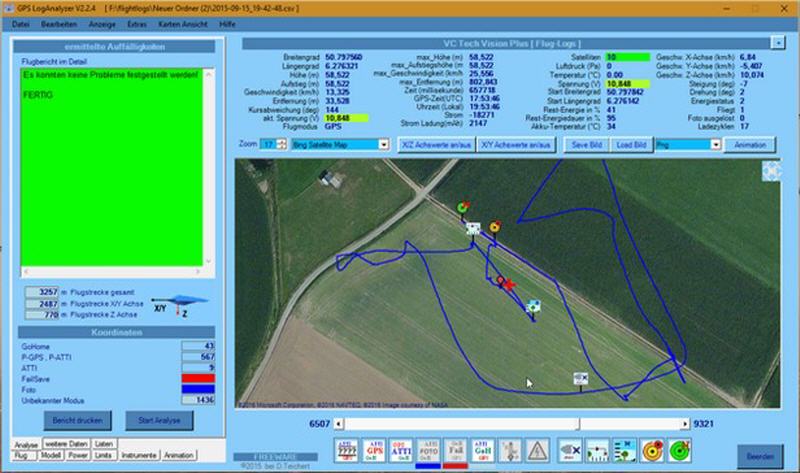

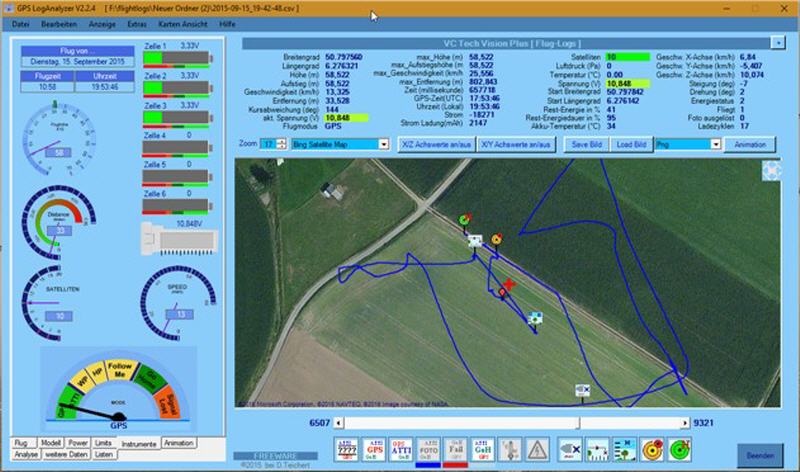

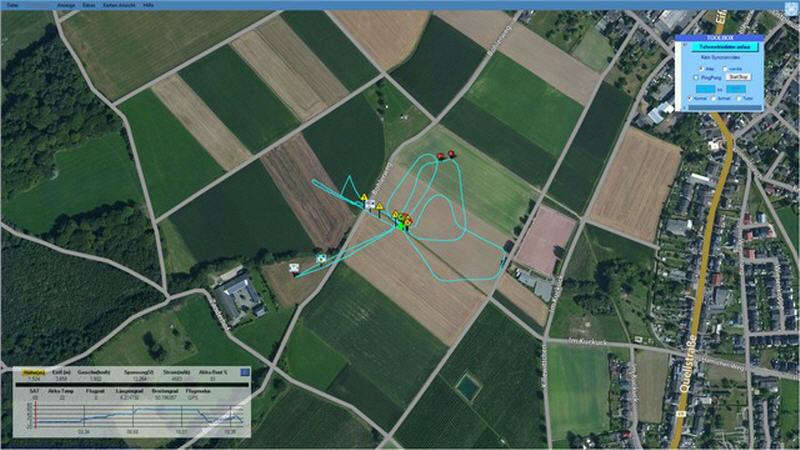

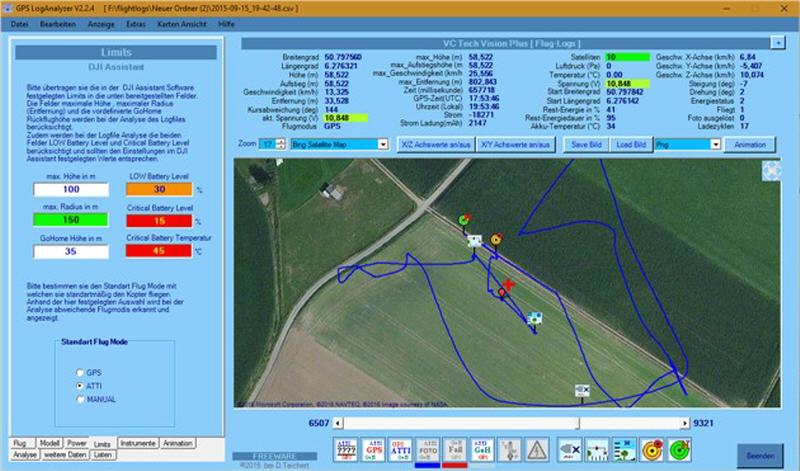

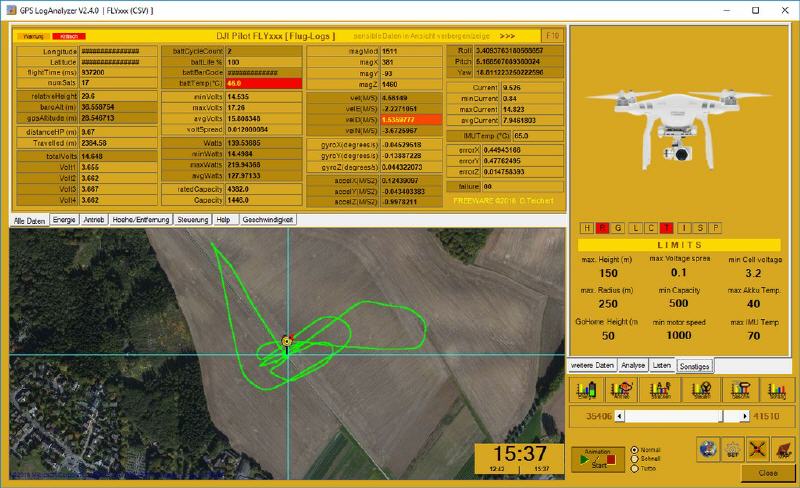

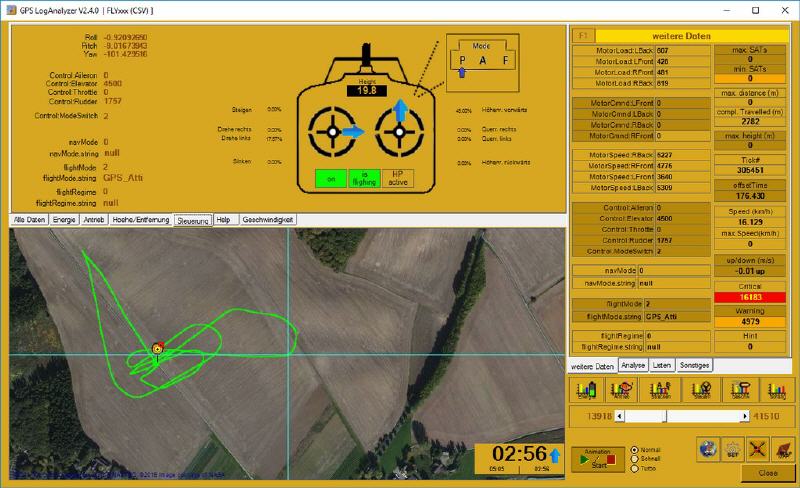

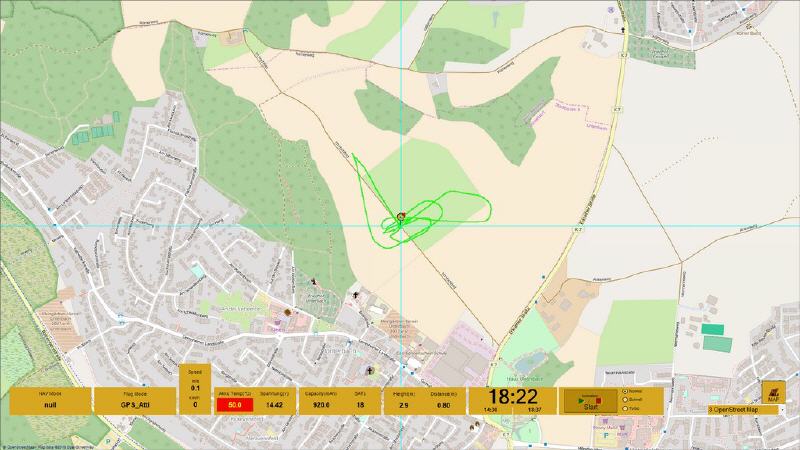

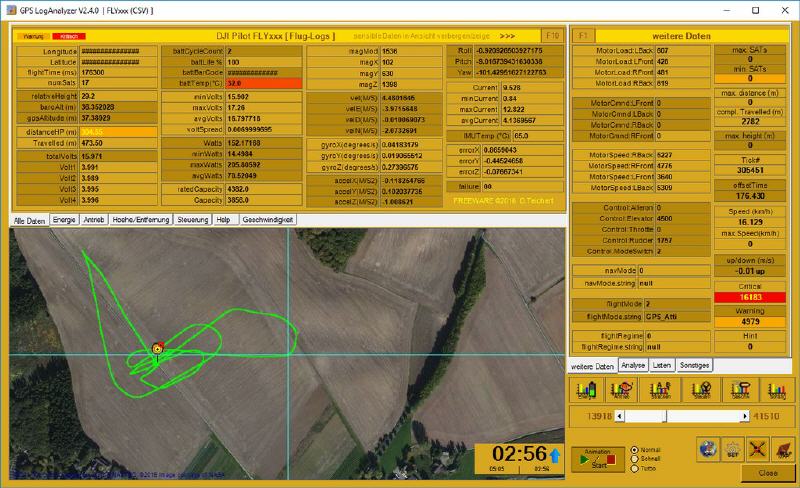

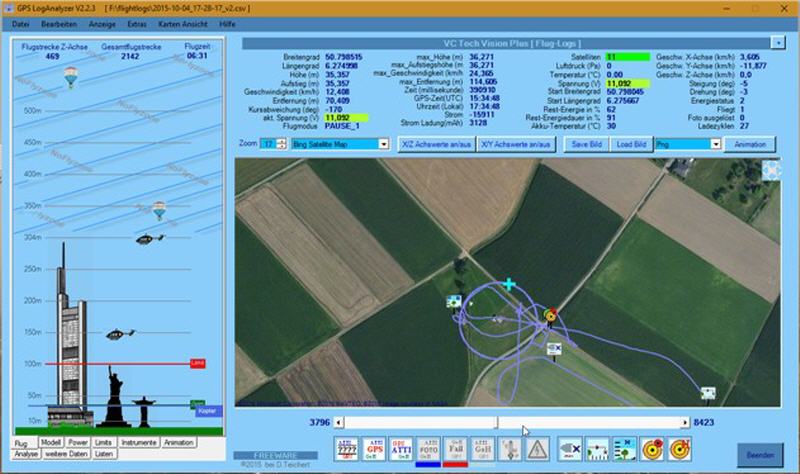

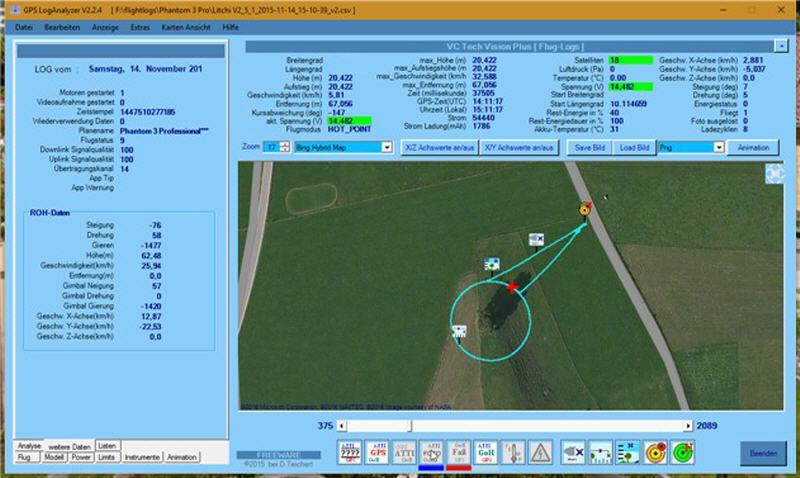

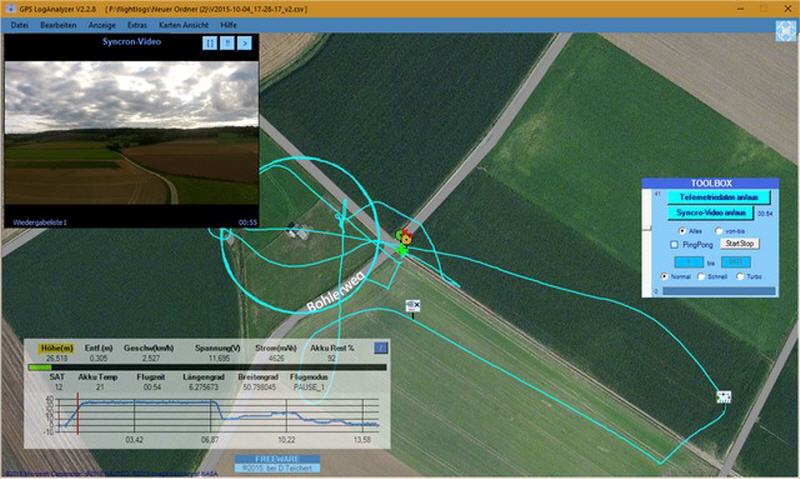

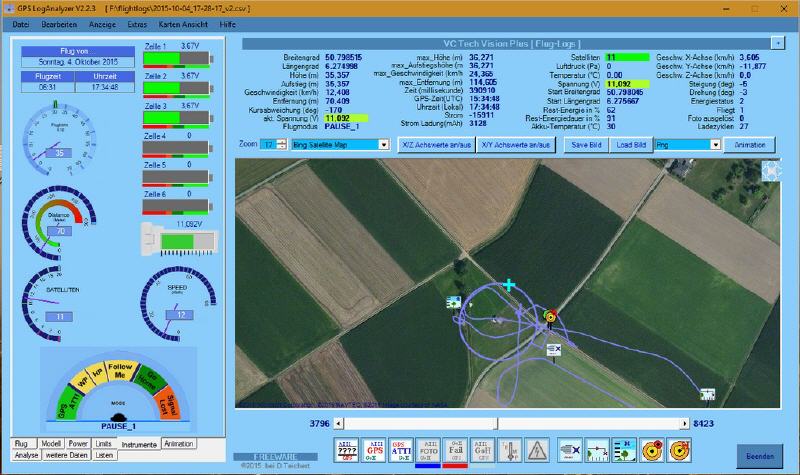

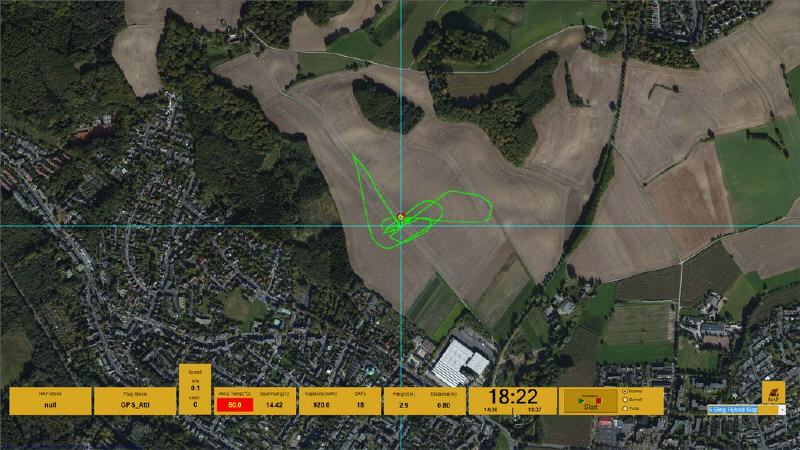

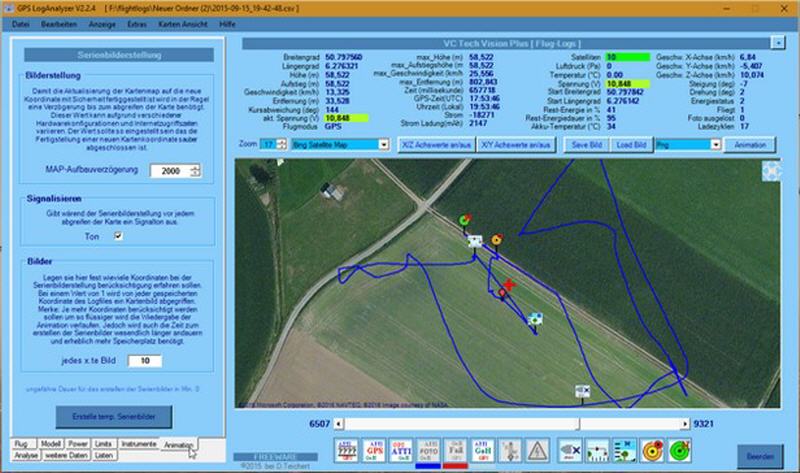

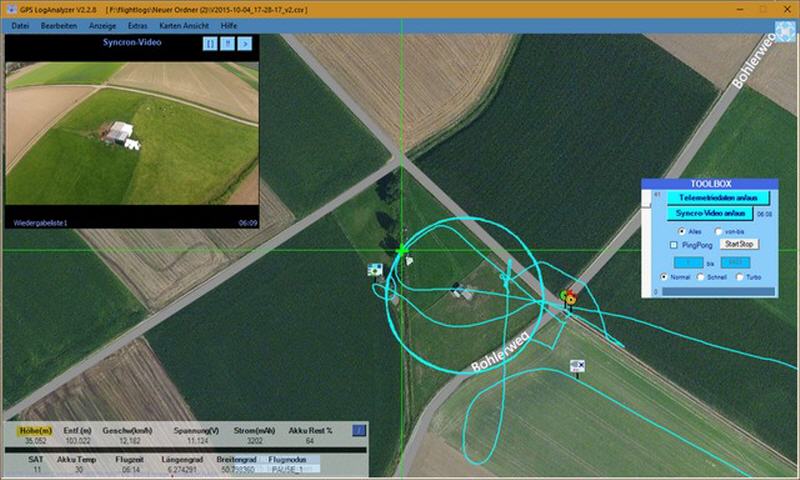

LogAnalyzer kann anhand dieser Daten dann den GPS-genauen Flugpfad auf eine Google-Map anzeigen. Dabei werden auch die Flugbewegungen detailgetreu angezeigt inklusiv aller erfassten Daten.

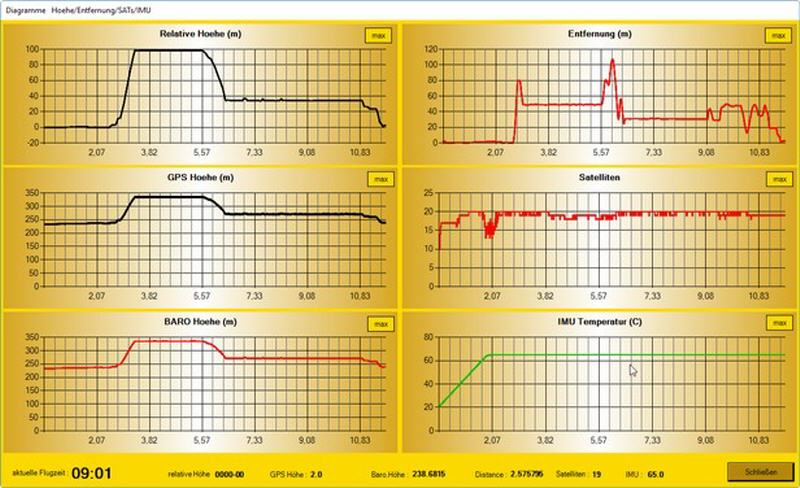

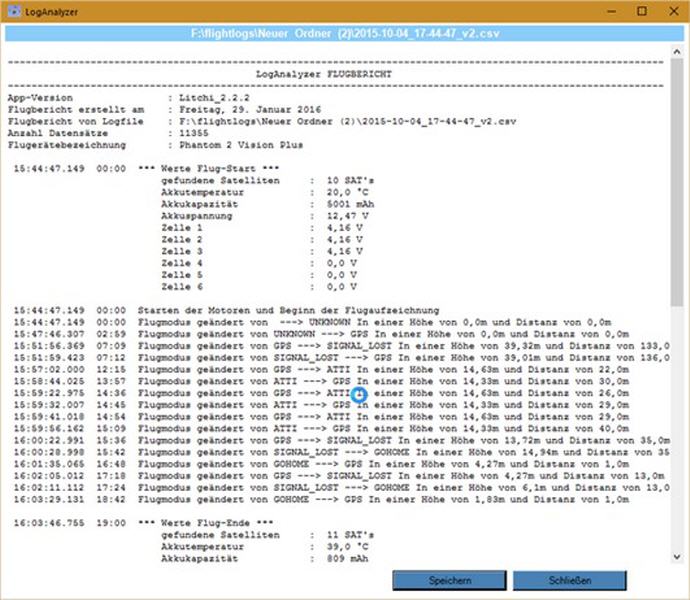

Datenumfang des LOG-Files

  • GPS Start-, Lande Koordinaten

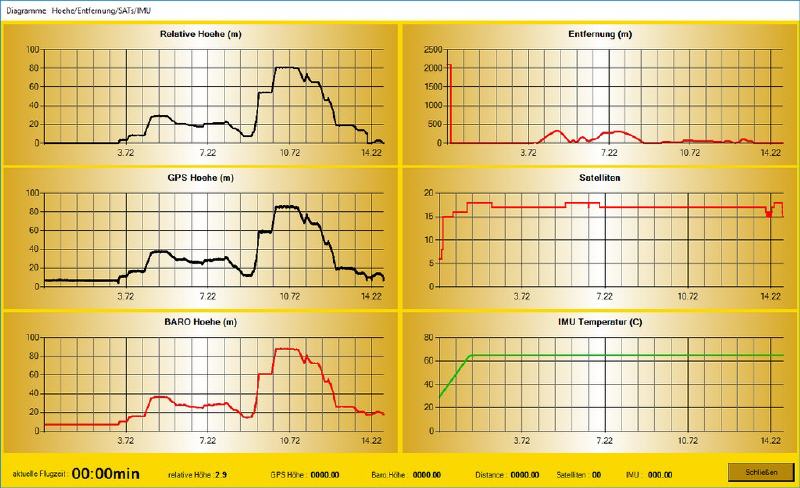

  • Aufstiegshöhe in Meter

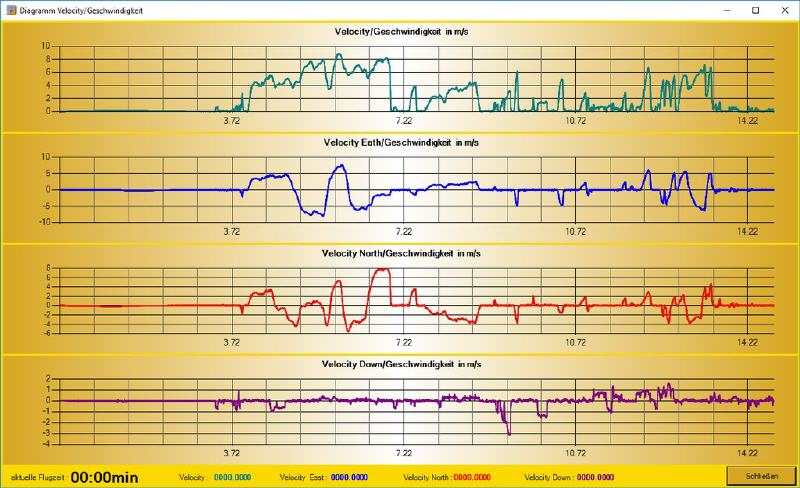

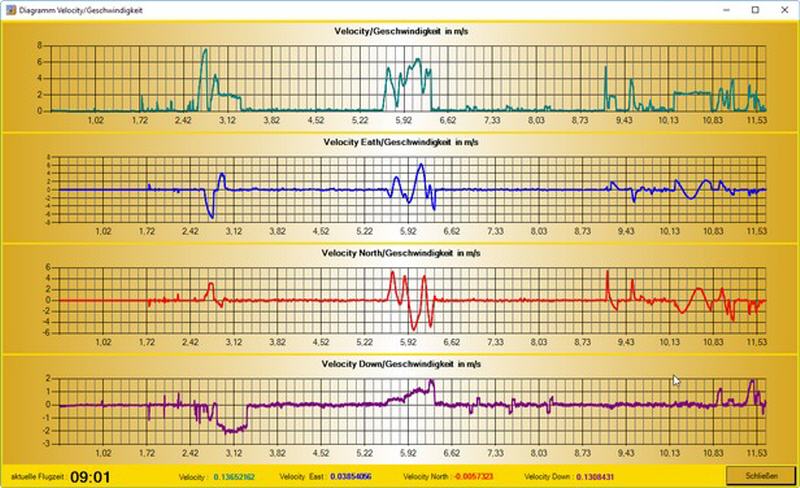

  • Geschwindigkeit in km/h

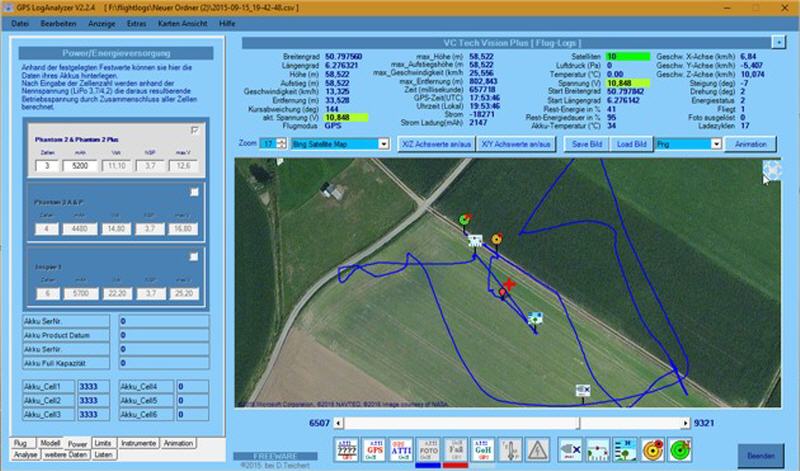

  • Akku Kapazität in mAh

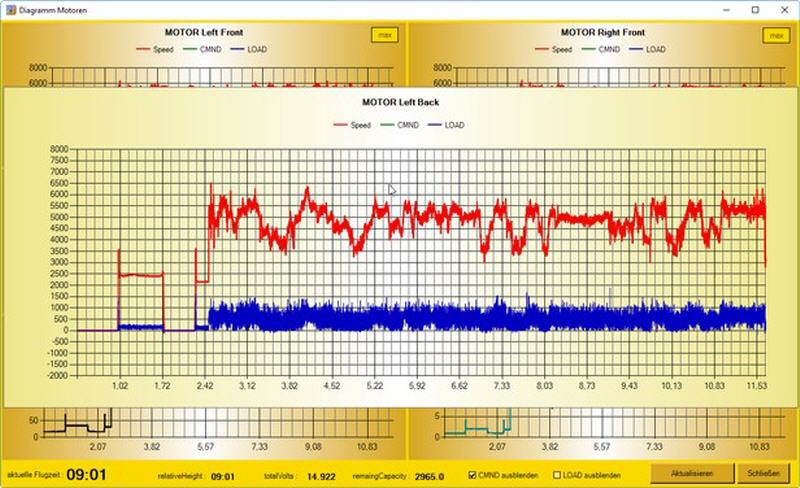

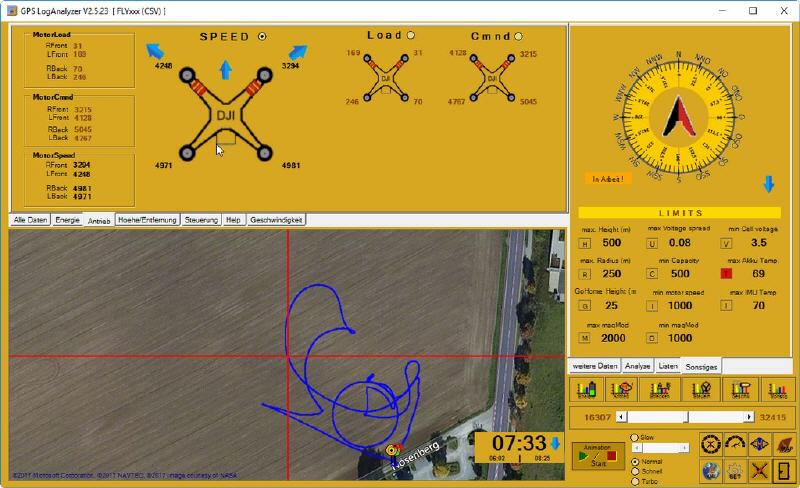

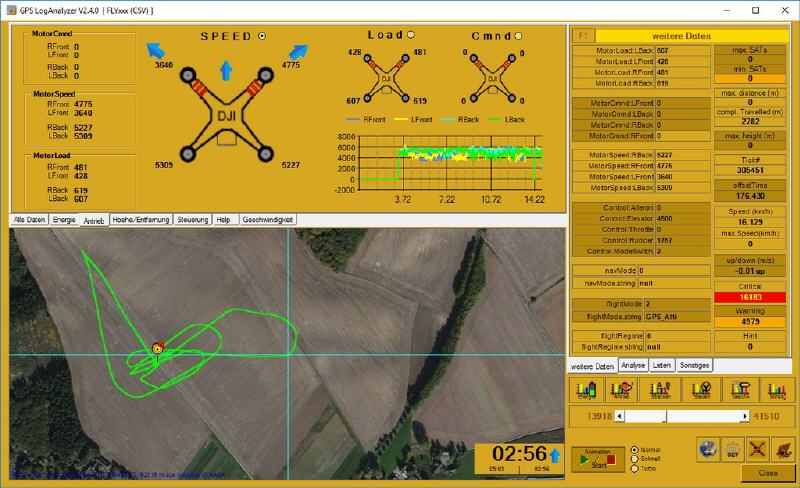

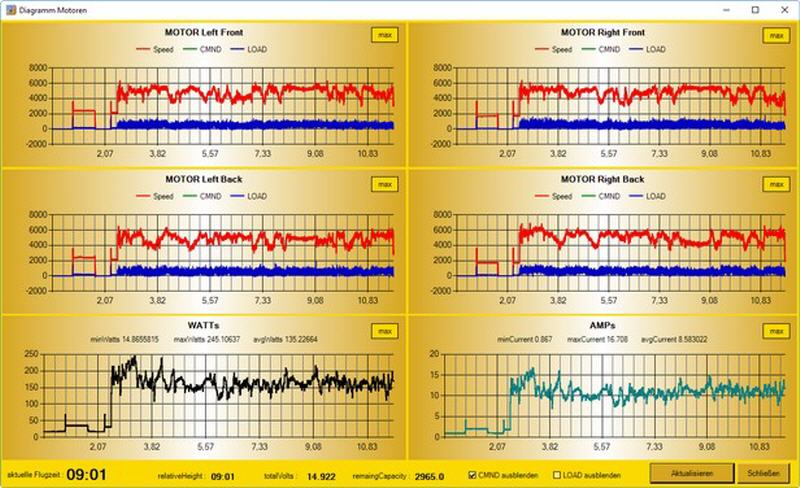

  • Drehzahlen aller 4 Motoren
  • Signalstatus der Funkverbindung von und zum Kopter

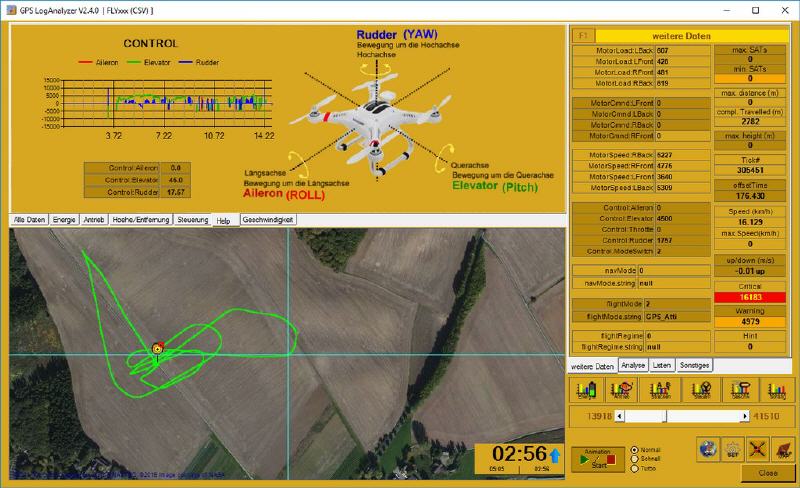

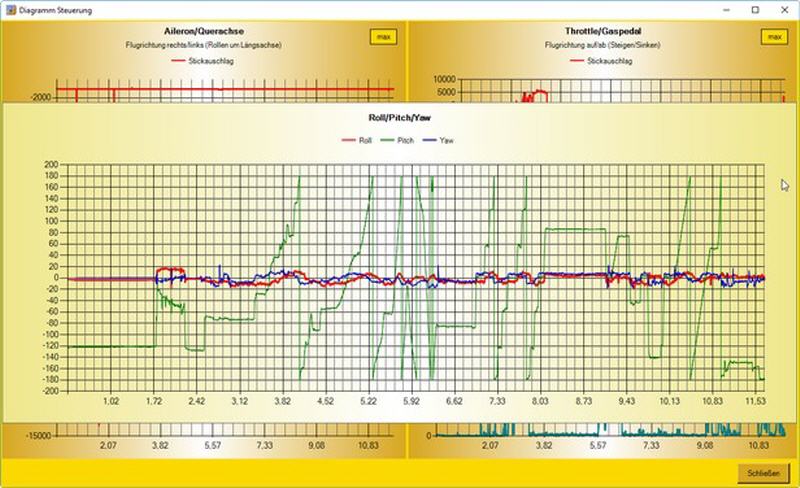

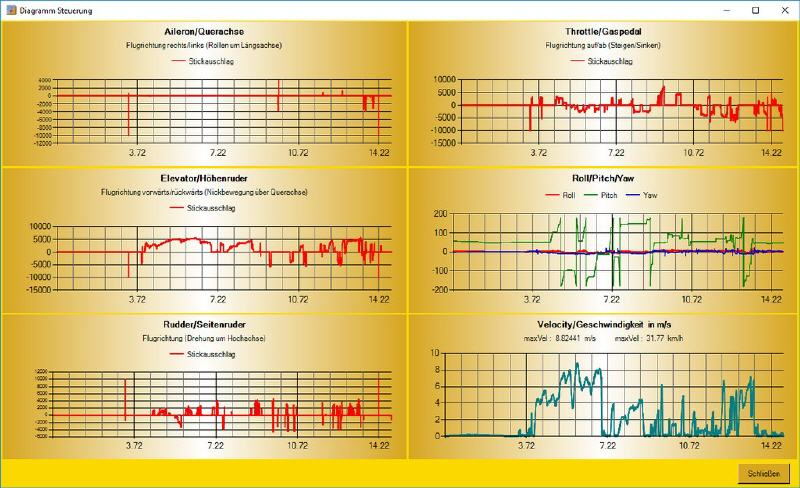

  • Steuerungsimpulse des Piloten rechts, links, vor, zurück
  • Akkutemperatur während der gesamten Flugphase

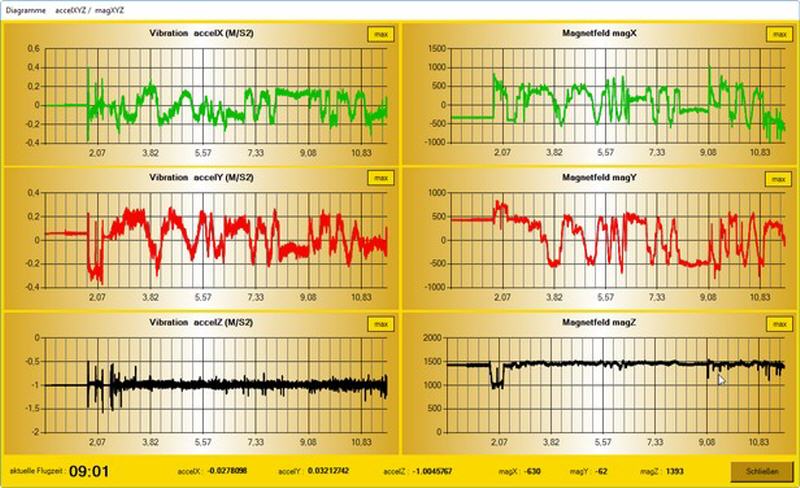

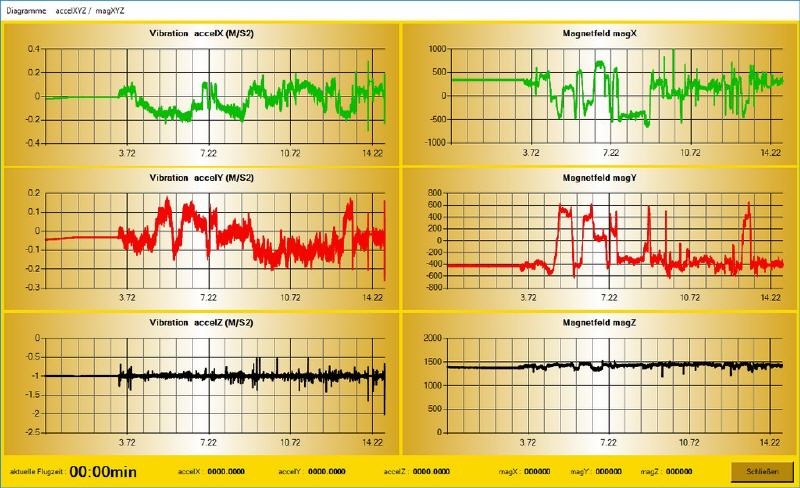

  • Angaben über Magnetfelder
  • Drehbewegungen des Kopter rechts, links und um eigene Achse
  • Bewegung des Gimbal
  • Entfernung vom Start/Home Punkt in Meter
  • Restenergie in %

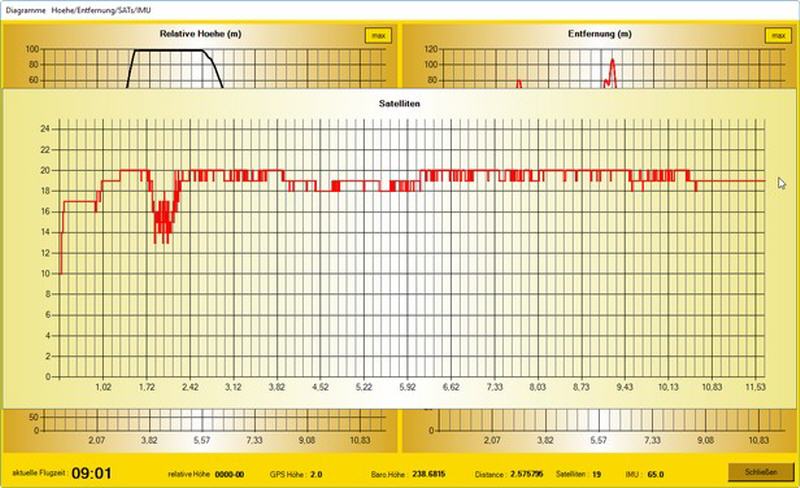

  • Anzahl der empfangenden Sateliten
  • momentaner Flugmodus
  • u.v.m

GPS LogAnalyzer ( P3 Advance & Professional )

GPS LogAnalyzer (P1 & P2 & P2 Vision )

Download_Phantom2

Download Handbuch GPS LogAnalyzer P1,2,3
