DJI Mavic

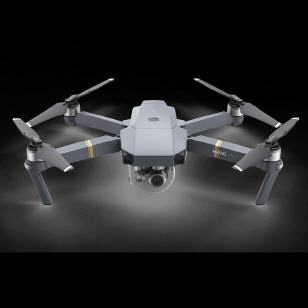

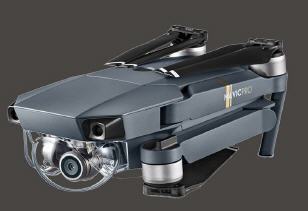

DJI Mavic Pro, Zoom

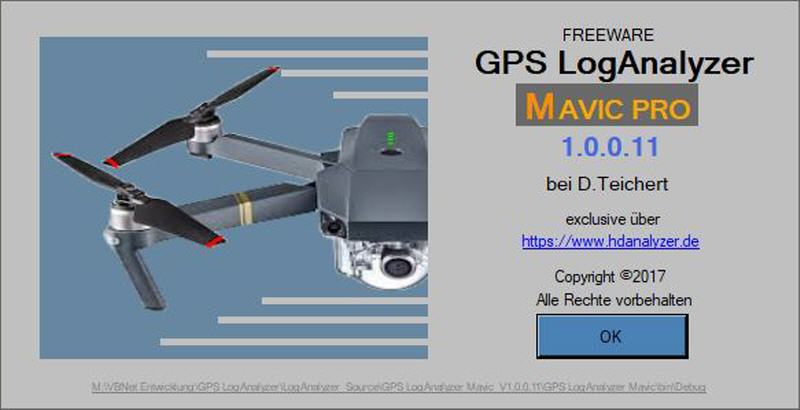

Diese Version des GPS Loganalyzer ist die aktuellste Version für den Quadrokoptertyp DJI Mavic, DJI Mavic Zoom

Die Version benötigt einen Konverter zum Umwandeln der Logdaten, da diese Daten nicht im CSV-Format vorliegen.
Das Dateiformat der DJI Mavic wird in Binärformat gespeichert und kann nicht selten mehrere 100MB an Daten generieren, je nachdem wie lange die Flugphase andauerte.
Aufgrund der enormen Sensorauswertungen und den damit anfallenden Datenmengen ist eine Echtzeit Speicherung nicht mehr im CSV-Format empfehlenswert.
Bei diesen Koptertyp werden die Flugdaten im Speicher des Quadrokopter gespeichert.

Die im Kopter abgespeicherten Logdaten müssen daher vor dem Einladen im GPS Loganalyzer in das CSV-Format umgewandelt/konvertiert werden.
Die so konvertierten Flugdaten können dann vom GPS-LogAnalyzer gelesen und ausgewertet werden.

Bitte denken Sie daran auch das Konvertierungstool "DATCON V2.4.5 [1.917 KB] " ebenfalls herunter zu laden.

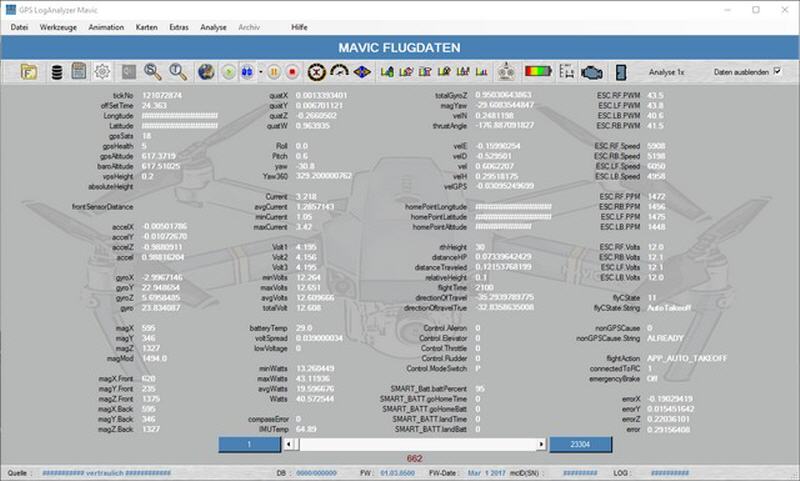

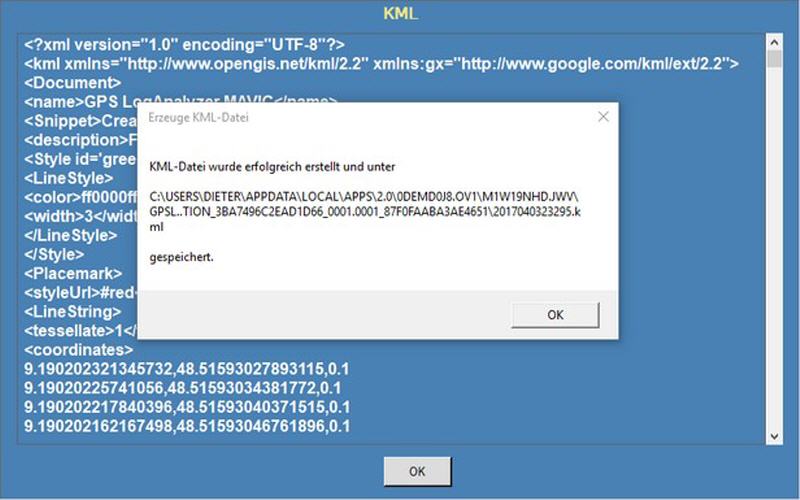

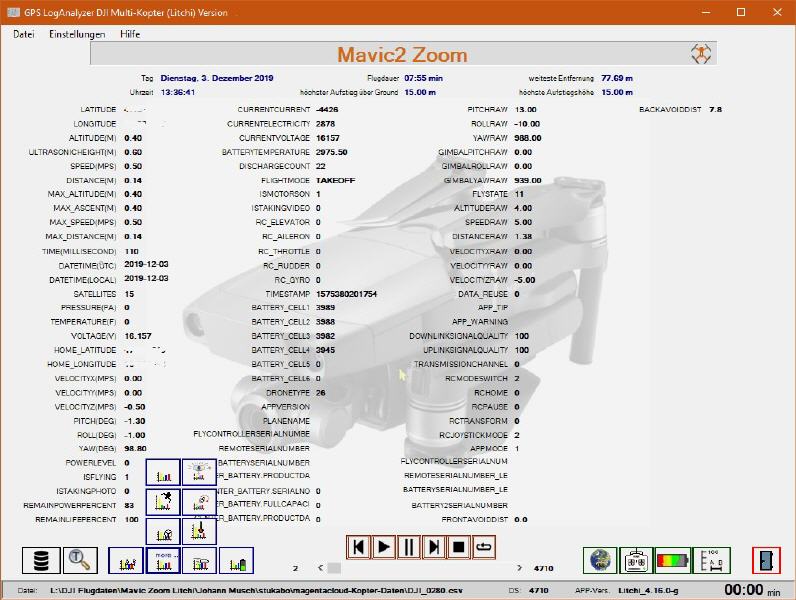

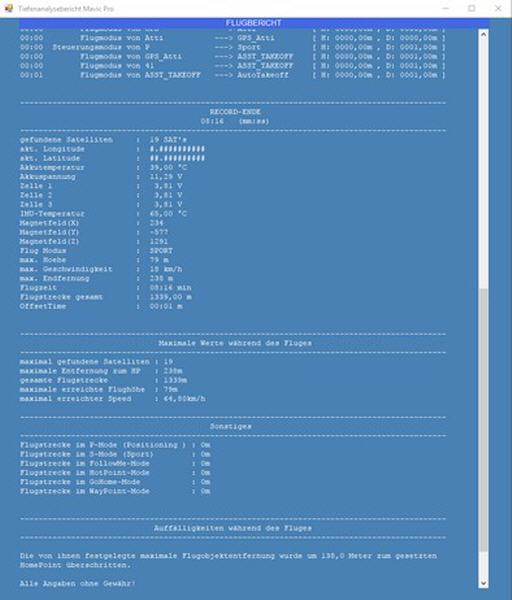

LogAnalyzer kann anhand dieser Daten dann den GPS-genauen Flugpfad auf eine Google-Map anzeigen. Dabei werden auch die Flugbewegungen detailgetreu angezeigt, inklusiv aller erfassten Daten.

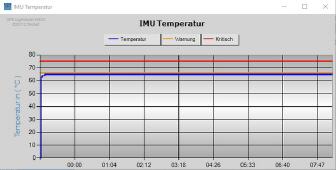

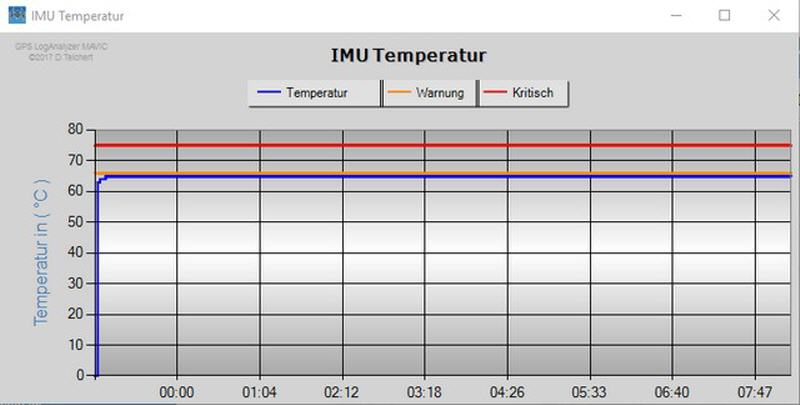

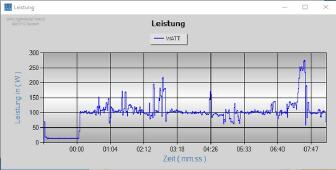

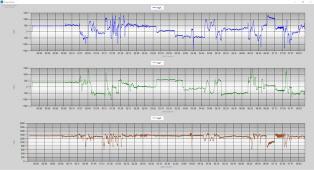

Datenumfang des LOG-Files

  • GPS Start-, Lande Koordinaten

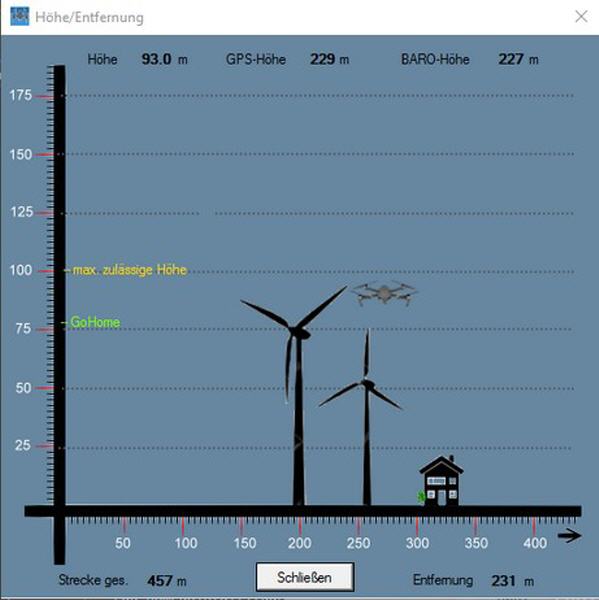

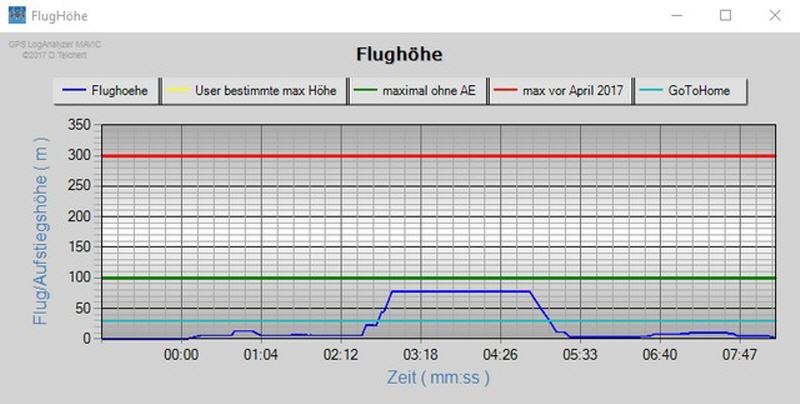

  • Aufstiegshöhe in Meter

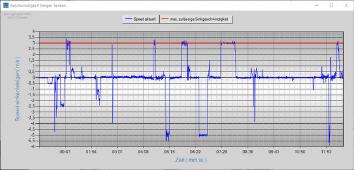

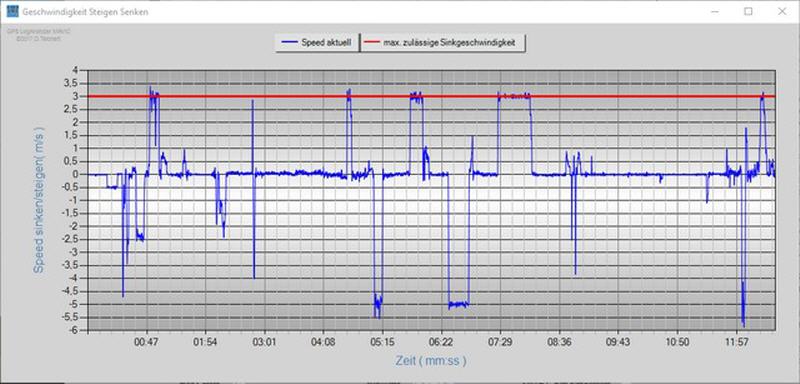

  • Geschwindigkeit in km/h

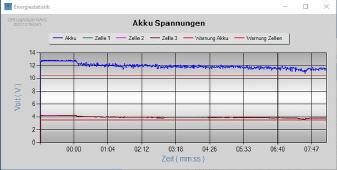

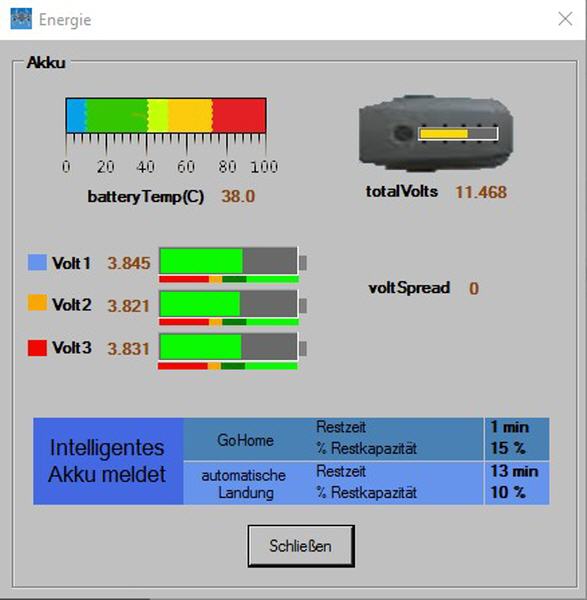

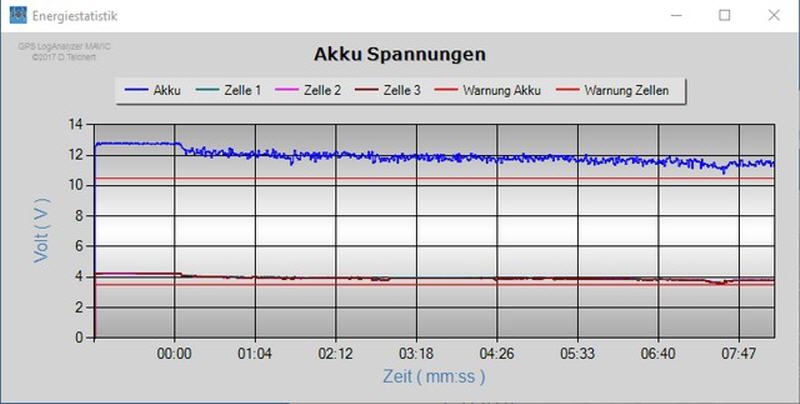

  • Akku Kapazität in mAh

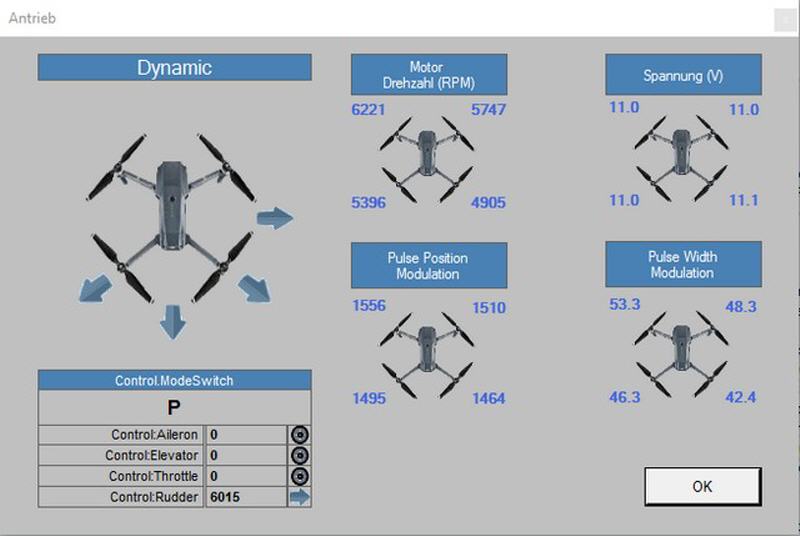

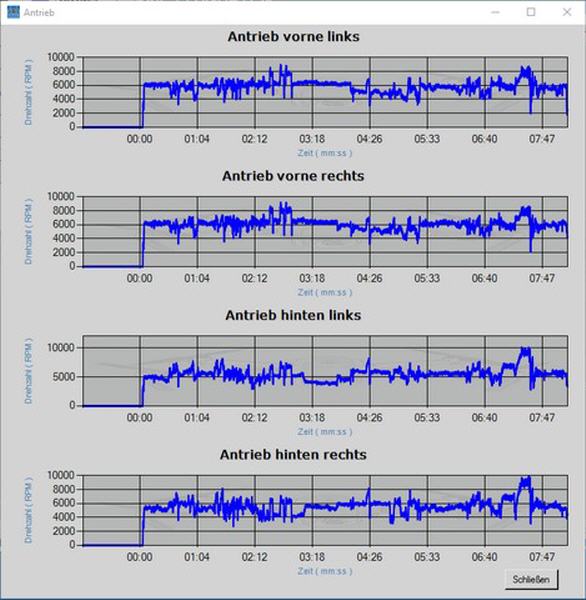

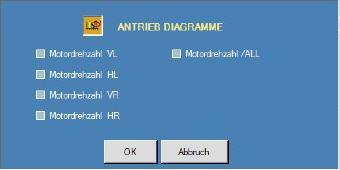

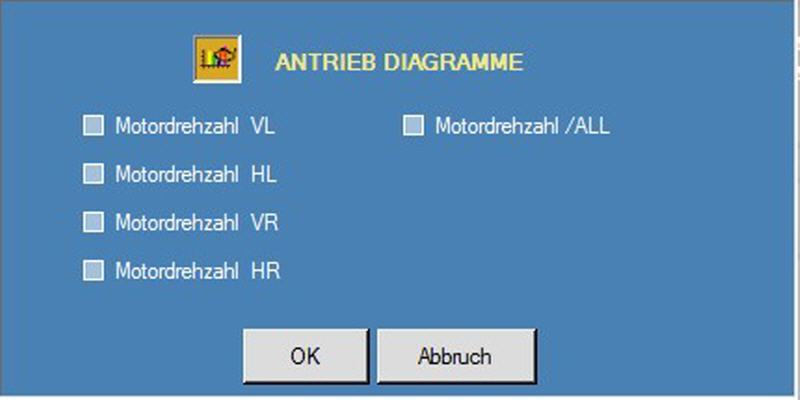

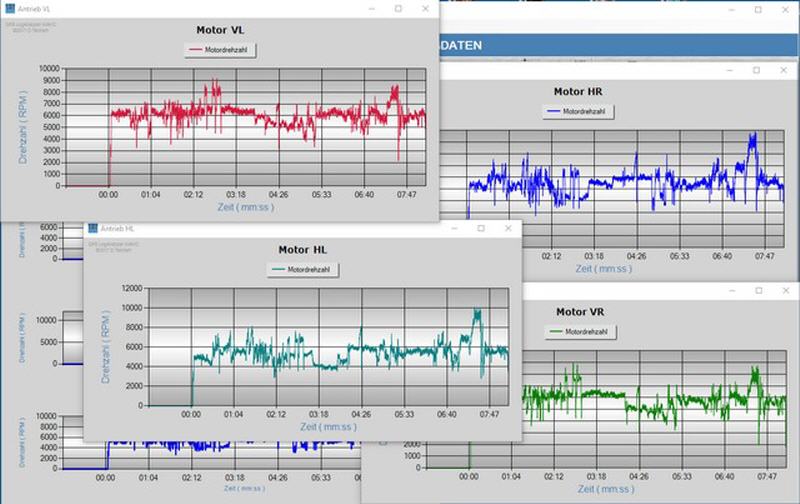

  • Drehzahlen aller 4 Motoren
  • Signalstatus der Funkverbindung von und zum Kopter

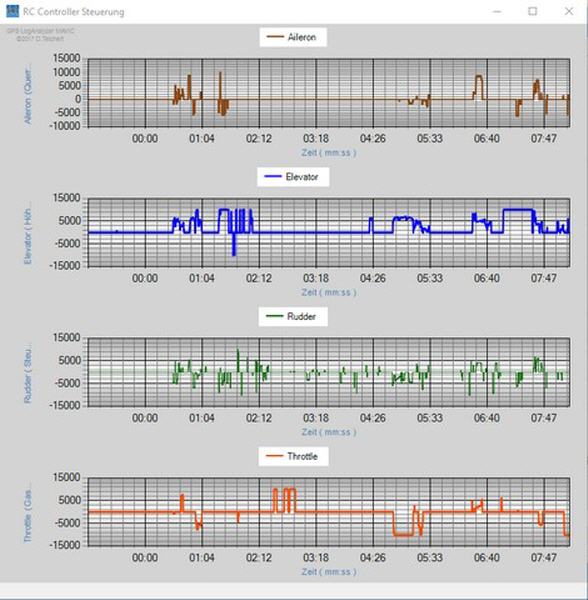

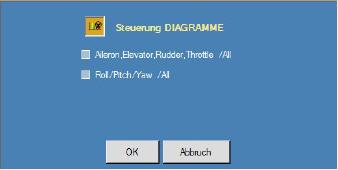

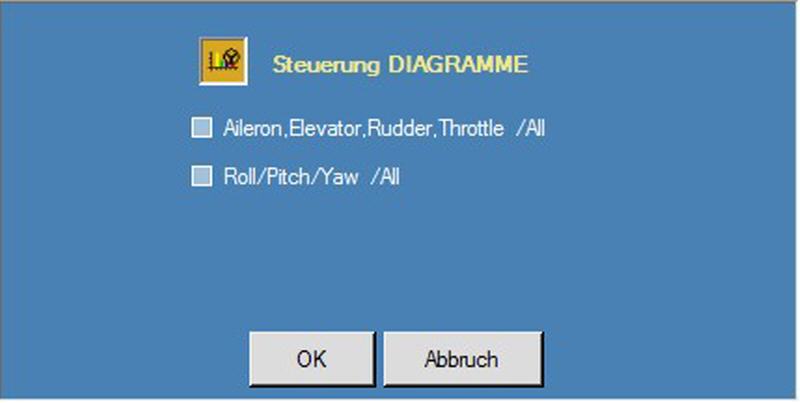

  • Steuerungsimpulse des Piloten rechts, links, vor, zurück

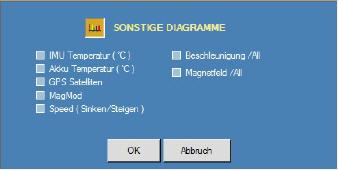

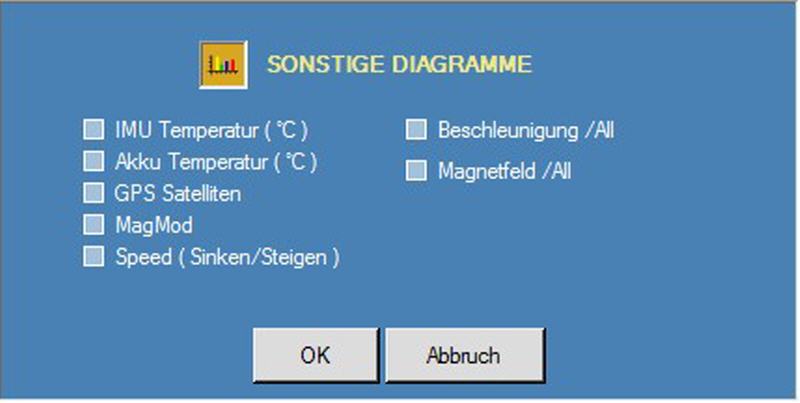

  • Akkutemperatur während der gesamten Flugphase

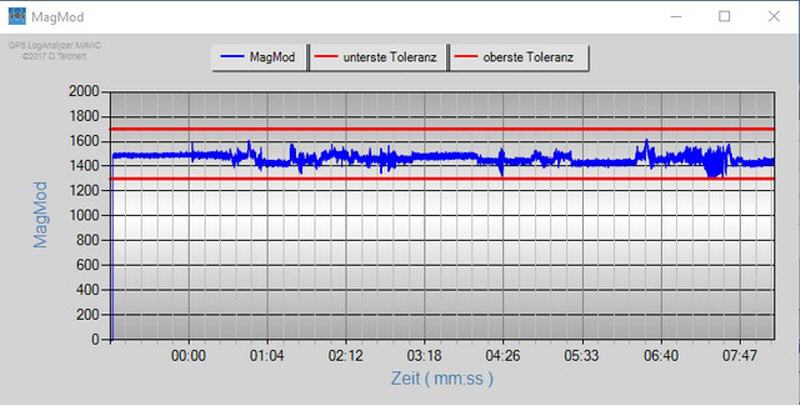

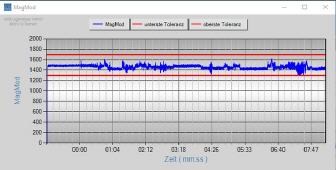

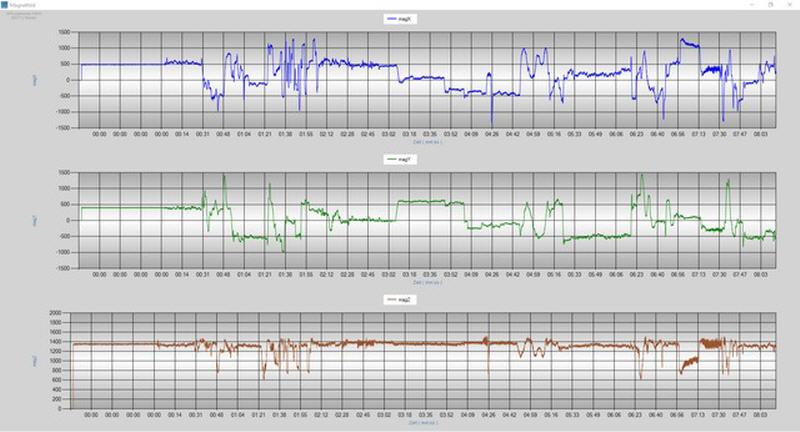

  • Angaben über Magnetfelder

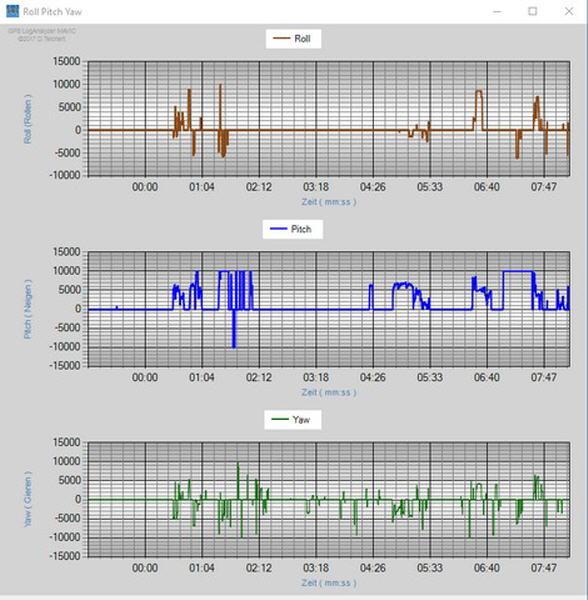

  • Drehbewegungen des Kopter rechts, links und um eigene Achse
  • Bewegung des Gimbal

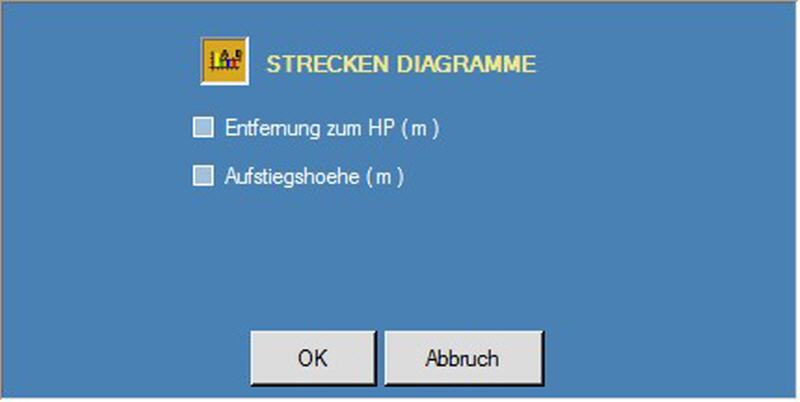

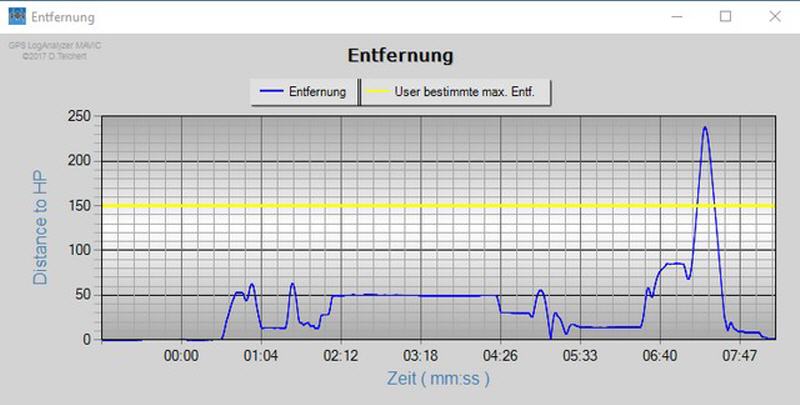

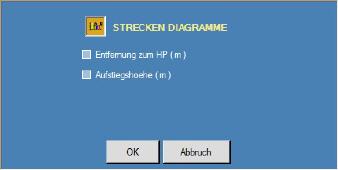

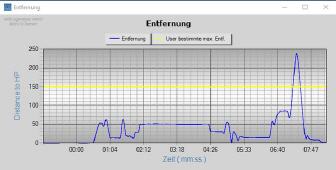

  • Entfernung vom Start/Home Punkt in Meter
  • Restenergie in %

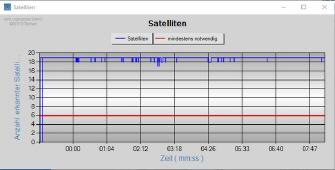

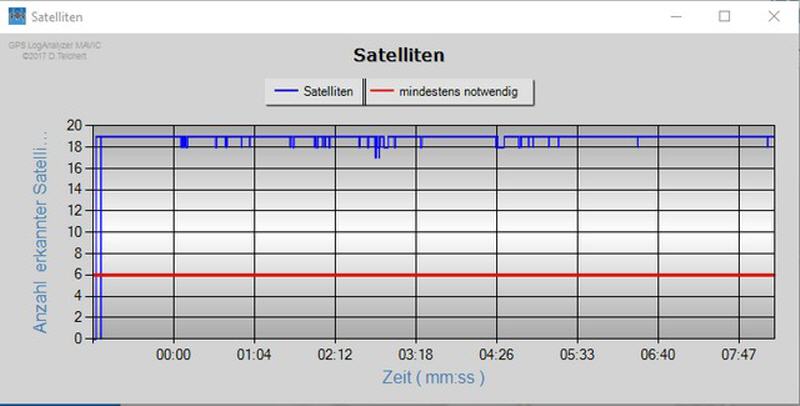

  • Anzahl der empfangenden Sateliten

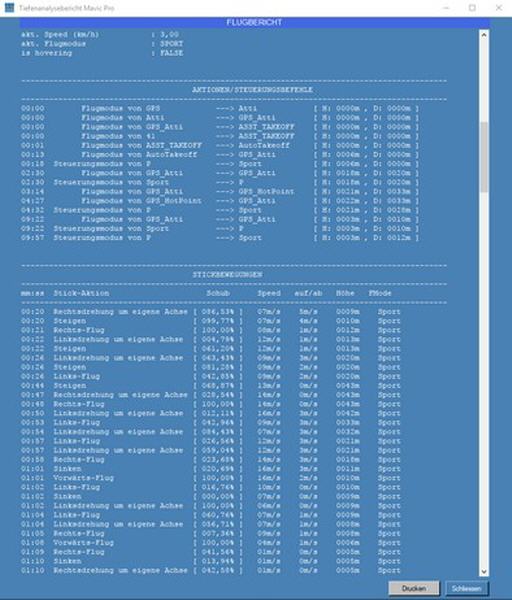

  • momentaner Flugmodus
  • u.v.m

Download_Mavic

Download Handbuch GPS LogAnalyzer Mavic

Download_MavicBeta

Download_Mavic
